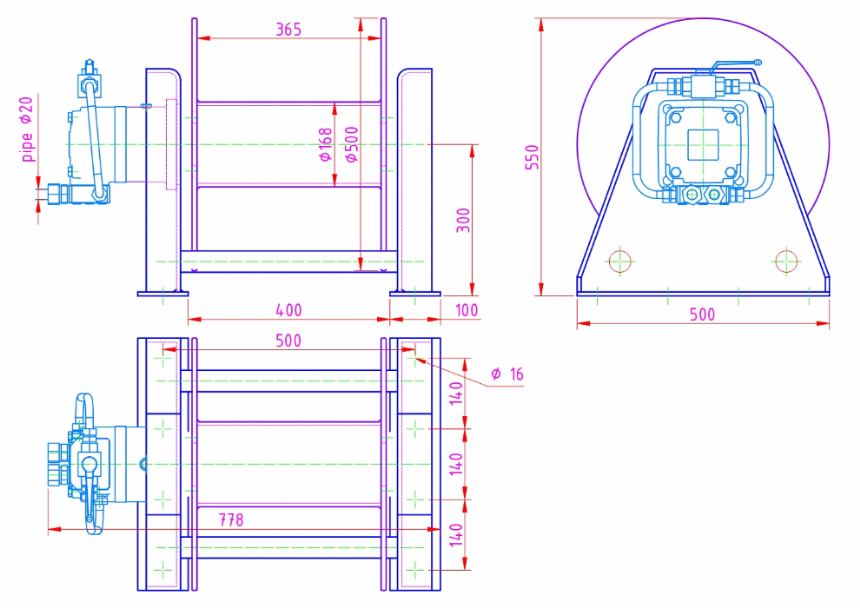

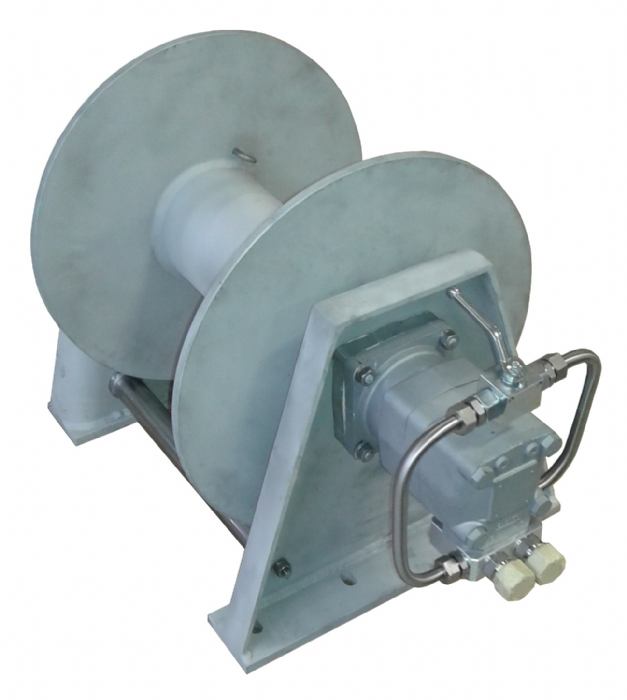

Vitlo se sastoji od: - hidraulički motor – direktno spojen na bubanj, - bubanj D=500, B=365 mm, za konop (ili konop i lanac), - ležaj, - okvirne stranice sa distantnim motkama Hidraulični motor je orbitalnog tipa, a na njemu je montiran by-pass ventil. Bubanj i stranice su izrađene od Aluminijske legure otporne na morsku vodu.
Dodatna oprema
Dodatna oprema: - razvodnik za upravljanje (montaža na hidromotor), - hidraulična zupčasta pumpa - mehanički ili elektromagnetski ukopčivač - tank hidrauličnog ulja s opremom (naljev s odušnikom, povrat s filterom, nivokaz, priključci) - ostala oprema: hidraulične cijevi i armatura
Opis
Hidraulično vitlo je namijenjeno za povlačenje – dizanje sidra konopom, te ispuštanje sidra. Hidraulički motor je montiran na stranicu vitla tako da izlazno vratilo direktno vrti bubanj. By-pass ventil je ugrađen izravno na motoru. Uključivanjem vrtnje hidromotora (u jednu ili drugu stranu) se ostvaruje rotacija bubnja: namatanje konopa - dizanje sidra ili odmatanje konopa - spuštanje sidra. By-pass ventil omogućuje nesmetano odmatanje konopa – ispuštanje sidra. Na vitlo se ugrađuje nekoliko različitih veličina hidromotora, tako da se postignu različite veličine vučne sile.
Info
Prema zahtjevu naručitelja moguće su izmjene dimenzija bubnja ako su tehnički izvedive. SCAM marine za svoje proizvode daje jamstvo na kvarove i moguće greške u materijalu na 12 mjeseci od dana primopredaje.
)
