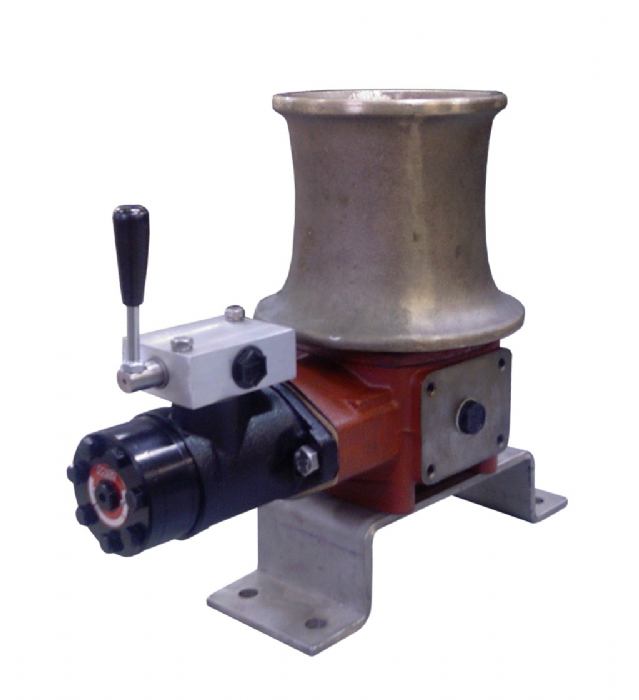

Vitlo se sastoji od: - pritezni bubanj, čelični, aluminijski ili brončani, dimenzije f150 x 175 mm - zupčasti reduktor - postolje vitla, INOX - pogonski hidromotor
Dodatna oprema
Hidraulični pogon: - razvodnik za upravljanje - hidraulična pumpa - mehanički ili elektromagnetski ukopčivač - tank hidrauličnog ulja s opremom (naljev s odušnikom, povrat s filterom, nivokaz, dovod s ventilom), - hidraulične cijevi i armatura
Opis

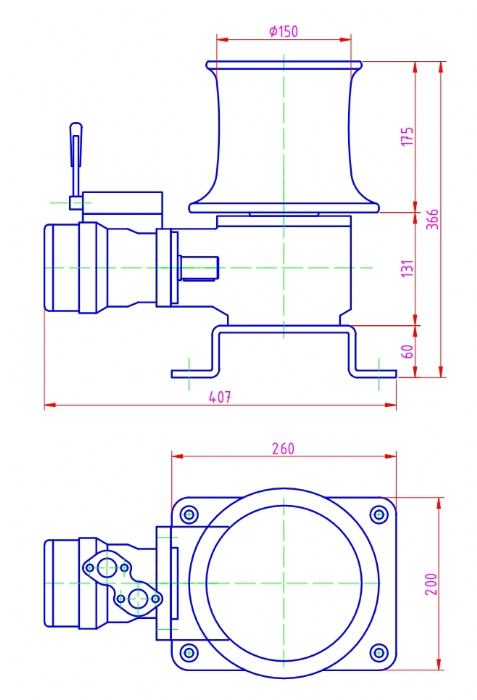

Pritezno vitlo je namijenjeno za pritezanje konopom Tehnički podaci: - oznake VPV0,7-K1H; VPV1,0-K1H; VPV1,3-K1H - moment na bubnju M = 0,7 do 1,3 kNm - broj okretaja bubnja n = 31 o/min - potezna sila (1. voj) F = 8 do 16 kN - promjer bubnja D = 150 mm - promjer krune bubnja Dm = 220 mm - širina bubnja, max B = 175 mm - brzina namatanja (1. voj) v1 = 16 m/min - omjer reduktora i = 3,1:1; 4,1:1 - spec. volumen hidromotora q = 100 cm3/o; 160 cm3/o - radni tlak p = 140 bar - protok ulja Q = 10; 16; 20 l/min - težina vitla G = 25 do 30 kg - materijal (bubanj/postolje) AL legura/INOX
Info
Prema zahtjevu naručitelja moguće su izmjene ako su tehnički izvedive. SCAM marine za svoje proizvode daje jamstvo na kvarove i moguće greške u materijalu na 12 mjeseci od dana primopredaje.
